Гильзы цилиндров Т-170 Б-170 трактора в #REGIONALITY_REGION_PROPERTIES_PREPOSITIONAL_RAW#

/
с НДС 20%

Описание

Снятие гильзы цилиндров Т-170

Слейте масло из картера и воду из системы охлаждения. Снимите поршень с шатуном.

Закройте шейки коленчатого вала, чтобы предохранить их от попадания посторонних частиц. Выньте гильзу цилиндра из блока цилиндров, пользуясь приспособлением (рис. 92).

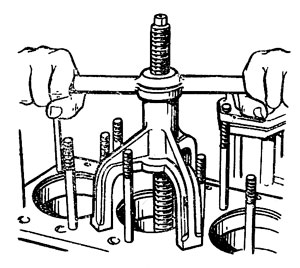

Рис. 92. Выпрессовка гильз цилиндров

Технические требования

Нормальный внутренний диаметр гильзы 145^{+0,080 мм} в пределах этого диаметра гильзы сортируются на четыре размерные группы согласно таблицы.

Размерные группы нормальных цилиндров
Индекс группы	Наименование группы	Внутренний диаметр гильзы/ мм
М	Меньшая	145,00...145,02
С1	Средняя первая	145,02...145,04
С2	Средняя вторая	145,04...145,06
Б	Большая	145,06...145,08

Гильзы на размерные группы сортируются по наименьшему размеру внутреннего диаметра (рис. 93).

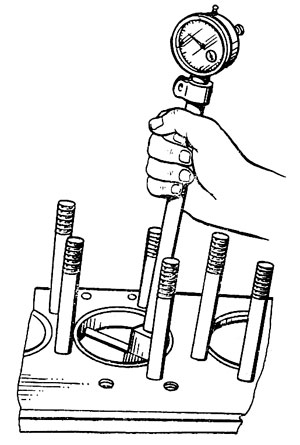

Рис. 93. Замер диаметра гильзы цилиндров

Индекс размерной группы выбит на верхнем торце гильзы.
Устанавливайте в гильзы поршни одной и той же группы (в гильзы М устанавливайте поршни М и т. д.).

Изношенные гильзы более 0,4 мм по диаметру заменяйте или перешлифовывайте на увеличенный диаметр (на 0,7 мм) для использования с поршнями, и поршневыми кольцами ремонтного размера, увеличенными по наружному диаметру на 0,7 мм по сравнению с деталями нормального размера.

Гильзы ремонтного размера шлифуйте и полируйте на размер диаметра внутренней поверхности 145,7^{+0,080 мм} и в пределах этого размера сортируются - на четыре размерные группы согласно таблицы.

Размерные группы ремонтных цилиндров
Индекс группы	Наименование группы	Внутренний ремонтный диаметр гильзы, мм
М	Меньшая	145,70...145,72
С1	Средняя первая	145,72...145,74
С2	Средняя вторая	145,74...145,76
Б	Большая	145,76... 145,78

Овальность и конусообразность внутренней поверхности гильзы на участке 270 мм, расположенном на расстоянии 27 мм от верхнего торца, допускается не более 0,025 мм. Допускается перепрессовка гильзы в блоке и ее поворот для обеспечения указанной овальности и конусообразности внутренней поверхности гильзы в блоке.

Установка гильзы цилиндров Т-170

Очистите посадочные поверхности в блоке цилиндров и гильзах. Наденьте медное кольцо на верхний пояс гильзы. Вставьте гильзы цилиндров (без резиновых колец) в отверстия блока и запрессуйте их в блок при помощи приспособления (рис. 94).

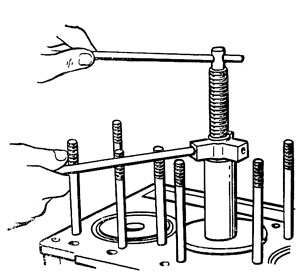

Рис. 94. Запрессовка гильз цилиндров

Проверьте выступание бурта гильзы цилиндров над плоскостью блока приспособлением с индикатором (рис. 95) в четырех точках вокруг гильзы цилиндров.

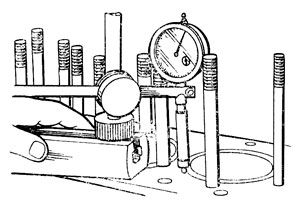

Рис. 95. Замер выступания гильзы цилиндров над плоскостью блока

Высота выступания должна быть равна 0,07...0,33 мм. Разность четырех диаметрально противоположных измерений не должна превышать 0,08 мм. Разница в выступаниях гильз, прижимаемых одной головкой цилиндров, допускается не более 0,08 мм.

Поворот гильзы цилиндров в блоке может изменить высоту выступания гильзы над блоком, овальность и конусообразность внутренней поверхности гильзы.

Если высота выступания гильзы не равна 0,07...0,33 мм, проверьте толщину бурта гильзы, толщину медной прокладки и глубину расточки в блоке цилиндров.

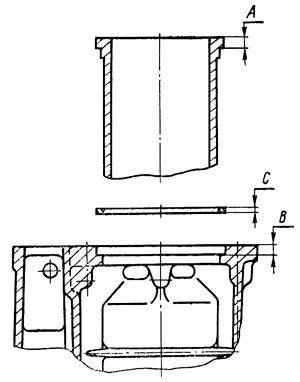

Рис. 96. Установка гильзы

толщина А (рис. 96) бурта гильзы цилиндров — 13,2^{+0,075 мм};
глубина В расточки в блоке цилиндров — 14^{+0,07 мм};
толщина С медной прокладки — 1_{-0,08 мм}.

После обеспечения необходимой величины выступания гильзы над блоком нанесите метки на торцах гильзы и блоке для установки гильзы в прежнее положение. Выньте гильзу из блока.

Установите новые резиновые кольца в канавки гильз. Резиновые кольца уплотнения должны быть упругими, без повреждения наружных поверхностей, не перекручены и должны выступать из канавок-гильзы на 1,5...2,5 мм.

Смажьте суриком нижний посадочный поясок гильзы и уплотнительные кольца.

Установите гильзы в блок при помощи приспособления (см. рис. 94), совмещая метки на торцах гильз и блока при установке. Проверьте овальность и конусообразность внутренней поверхности гильзы на длине хода поршневых колец.
